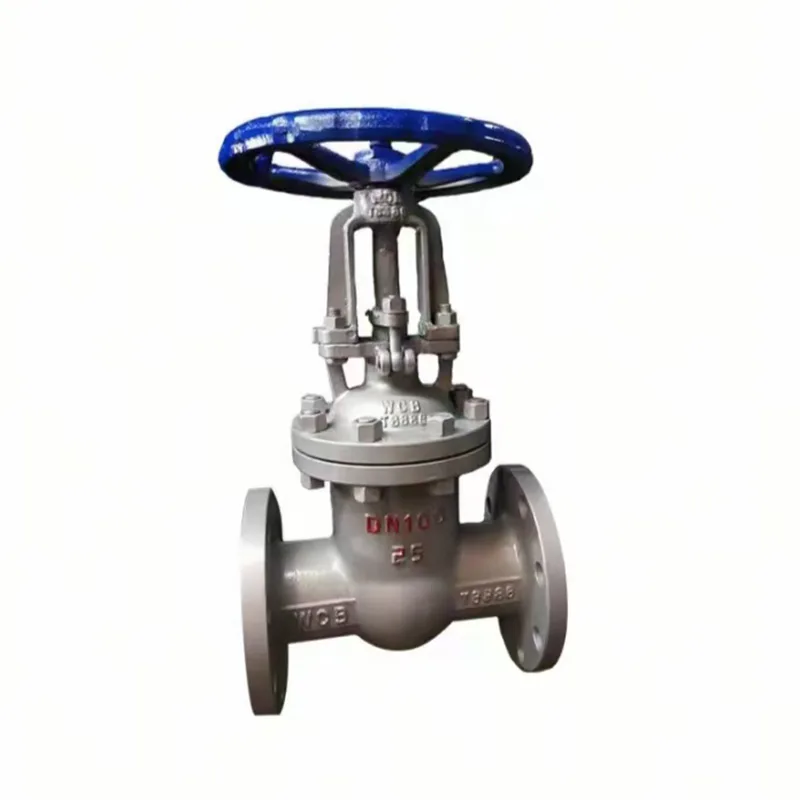

A Van cổng thép đúclà một trong những loại van cách ly được sử dụng rộng rãi nhất trong hệ thống đường ống công nghiệp. Được biết đến với độ bền, khả năng chịu áp lực và khả năng bịt kín tuyệt vời, nó thường được ứng dụng trong các ngành công nghiệp dầu khí, sản xuất điện, xử lý hóa dầu, xử lý nước và sản xuất. Hướng dẫn này giải thích cách hoạt động của van cổng thép đúc, ưu điểm, thành phần chính, tiêu chí lựa chọn vật liệu, yêu cầu lắp đặt, phương pháp bảo trì, các vấn đề thường gặp và cân nhắc khi mua. Cho dù bạn là kỹ sư, người quản lý mua sắm, người vận hành nhà máy hay kỹ thuật viên bảo trì, bài viết này sẽ giúp bạn đưa ra quyết định sáng suốt và tối đa hóa độ tin cậy của hệ thống.
Van cổng thép đúc là van chuyển động tuyến tính được thiết kế chủ yếu để bắt đầu hoặc dừng dòng chất lỏng. Không giống như van tiết lưu, van cổng hoạt động bằng cách nâng hoặc hạ một đĩa hình cổng bên trong thân van. Khi mở hoàn toàn, cổng được loại bỏ hoàn toàn khỏi đường dẫn dòng chảy, dẫn đến tổn thất áp suất ở mức tối thiểu.
Thân van được sản xuất thông qua quá trình đúc sử dụng vật liệu thép cacbon, thép hợp kim hoặc thép không gỉ. Cấu trúc này cung cấp sức mạnh đặc biệt và cho phép van chịu được các điều kiện vận hành ở nhiệt độ cao và áp suất cao.
Các ngành công nghiệp thường thích van cổng bằng thép đúc vì chúng kết hợp độ bền cơ học, hiệu suất ngắt đáng tin cậy và tuổi thọ dài trong môi trường đòi hỏi khắt khe.
Nguyên lý hoạt động đơn giản nhưng mang lại hiệu quả cao.
Bởi vì cổng di chuyển hoàn toàn ra khỏi đường dẫn dòng chảy khi mở nên nhiễu loạn được giảm thiểu và độ sụt áp vẫn cực kỳ thấp.
Van cổng cung cấp khả năng ngắt chặt chẽ, giúp ngăn ngừa rò rỉ ngay cả trong các quy trình công nghiệp quan trọng.
Đường dẫn dòng chảy không bị cản trở làm giảm đáng kể tổn thất năng lượng trong hệ thống đường ống.
Kết cấu thép đúc cho phép vận hành dưới các điều kiện áp suất đầy thách thức thường thấy trong các cơ sở công nghiệp.
Van cổng thép đúc được bảo trì đúng cách có thể duy trì hoạt động trong nhiều thập kỷ.
Các van này hoạt động đáng tin cậy trong cả môi trường nhiệt độ thấp và nhiệt độ cao.
Chúng có thể được tích hợp với các bộ truyền động bằng khí nén, điện hoặc thủy lực để điều khiển quá trình tự động.
| Thành phần | Chức năng |
|---|---|
| Thân van | Chứa áp suất và dòng chất lỏng |
| Đĩa cổng | Chặn hoặc cho phép dòng chảy |
| Thân cây | Truyền chuyển động từ bộ truyền động |
| Ca bô | Bảo vệ các thành phần bên trong |
| Nhẫn ngồi | Cung cấp bề mặt bịt kín |
| đóng gói | Ngăn chặn rò rỉ thân cây |
| Tay quay/Truyền động | Vận hành chuyển động của van |
Lựa chọn vật liệu phụ thuộc vào áp suất, nhiệt độ, thành phần chất lỏng và khả năng ăn mòn.
| Vật liệu | Ứng dụng điển hình | Lợi thế |
|---|---|---|
| Thép cacbon WCB | Dịch vụ công nghiệp tổng hợp | Tiết kiệm chi phí |
| Thép hợp kim WC6 | Hệ thống nhiệt độ cao | Khả năng chịu nhiệt |
| Thép không gỉ CF8 | chất lỏng ăn mòn | Chống ăn mòn |
| Thép không gỉ CF8M | Xử lý hóa học | Kháng hóa chất vượt trội |
Các tiêu chuẩn sản xuất phổ biến bao gồm các thông số kỹ thuật API, ASME, ANSI, BS, DIN và ISO.
Van cổng thép đúc được tìm thấy trong hầu hết các lĩnh vực công nghiệp lớn.
Khả năng cung cấp khả năng cách ly đáng tin cậy khiến chúng không thể thiếu ở bất cứ nơi nào mà sự an toàn của quy trình và tính liên tục trong hoạt động là rất quan trọng.
Việc lựa chọn một loại van thích hợp đòi hỏi phải đánh giá nhiều thông số kỹ thuật.
| Yếu tố lựa chọn | Tại sao nó quan trọng |
|---|---|
| Loại chất lỏng | Xác định khả năng tương thích vật liệu |
| Áp suất vận hành | Xác định cấp áp suất |
| Nhiệt độ | Tác động lựa chọn vật liệu |
| Kích thước van | Ảnh hưởng đến khả năng lưu lượng |
| Kết thúc kết nối | Đảm bảo khả năng tương thích đường ống |
| Yêu cầu tự động hóa | Xác định loại thiết bị truyền động |
Bỏ qua các yếu tố này có thể dẫn đến hỏng van sớm, rò rỉ, các vấn đề về bảo trì và thời gian ngừng hoạt động tốn kém.
| Tính năng | Van cổng | Van cầu | Van bi |
|---|---|---|---|
| Khả năng ngắt | Xuất sắc | Xuất sắc | Xuất sắc |
| Kháng dòng chảy | Rất thấp | Cao | Thấp |
| Dịch vụ điều tiết | Không được đề xuất | Xuất sắc | Giới hạn |
| Hệ thống đường kính lớn | Xuất sắc | Vừa phải | Tốt |
Việc lắp đặt đúng cách sẽ ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của van.
Bảo trì định kỳ giúp đảm bảo độ tin cậy lâu dài.
| Vấn đề | Nguyên nhân có thể | Giải pháp |
|---|---|---|
| Rò rỉ chỗ ngồi | Bề mặt bịt kín bị mòn | Sửa chữa hoặc thay thế ghế |
| Rò rỉ thân cây | Sự hư hỏng của bao bì | Thay thế bao bì |
| Hoạt động khó khăn | Ăn mòn hoặc mảnh vụn | Làm sạch và bôi trơn |
| Ăn mòn cơ thể | Môi trường hung hăng | Nâng cấp vật liệu |
Công nghệ van công nghiệp tiếp tục phát triển cùng với các sáng kiến tự động hóa và số hóa.
Van cổng thép đúc trong tương lai có thể sẽ kết hợp độ tin cậy cơ học với giám sát tình trạng theo thời gian thực, nâng cao hiệu quả vận hành và giảm chi phí bảo trì.
Câu 1: Mục đích chính của van cổng thép đúc là gì?
Trả lời: Mục đích chính của nó là cung cấp khả năng cách ly dòng chảy bật-tắt đáng tin cậy với tổn thất áp suất tối thiểu.
Câu 2: Van cổng thép đúc có thể được sử dụng để điều tiết không?
Trả lời: Không. Van cổng thường được thiết kế cho các vị trí mở hoàn toàn hoặc đóng hoàn toàn.
Câu 3: Những ngành nào thường sử dụng van cổng thép đúc?
A: Các ngành công nghiệp dầu khí, hóa dầu, sản xuất điện, xử lý nước, xử lý hóa chất và sản xuất.
Q4: Van cổng thép đúc thường có tuổi thọ bao lâu?
Trả lời: Với việc bảo trì thích hợp, nhiều van vẫn hoạt động được trong 20 năm hoặc lâu hơn.
Câu 5: Sự khác biệt giữa van cổng thép đúc và thép rèn là gì?
Trả lời: Van thép đúc thường được ưa chuộng cho kích thước lớn hơn, trong khi van thép rèn thường được chọn cho kích thước nhỏ hơn và ứng dụng áp suất cực cao.
Câu hỏi 6: Việc kiểm tra nên được thực hiện thường xuyên như thế nào?
Trả lời: Việc kiểm tra trực quan phải diễn ra thường xuyên, trong khi lịch bảo trì toàn diện phụ thuộc vào điều kiện sử dụng.
Van cổng thép đúc vẫn là một trong những giải pháp đáng tin cậy nhất cho các ứng dụng cách ly công nghiệp. Cấu trúc chắc chắn, hiệu suất bịt kín tuyệt vời, khả năng chống dòng chảy thấp và khả năng thích ứng với các điều kiện vận hành khắc nghiệt khiến nó trở thành lựa chọn ưu tiên trong nhiều ngành công nghiệp. Hiểu rõ thiết kế van, lựa chọn vật liệu, yêu cầu lắp đặt và quy trình bảo trì giúp tổ chức tối đa hóa hiệu quả hoạt động đồng thời giảm thiểu thời gian ngừng hoạt động và chi phí sở hữu.
Khi các hệ thống công nghiệp ngày càng trở nên phức tạp, việc lựa chọn một nhà sản xuất đáng tin cậy cũng quan trọng như việc chọn đúng thông số kỹ thuật của van.
