cácChuyến đile Van bướm bù đắpđại diện cho đỉnh cao của kỹ thuật van bướm, được thiết kế để không rò rỉ, bịt kín hai chiều và hiệu suất vượt trội trong điều kiện nhiệt độ và áp suất cao. Hướng dẫn toàn diện này khám phá các nguyên tắc thiết kế, ưu điểm, vật liệu, ứng dụng công nghiệp, so sánh với các loại van khác, cách lắp đặt tốt nhất và Câu hỏi thường gặp. Cho dù được sử dụng trong các ngành công nghiệp dầu khí, hóa dầu, LNG, sản xuất điện hoặc hàng hải, van bướm bù ba mang lại độ tin cậy và độ bền chưa từng có.

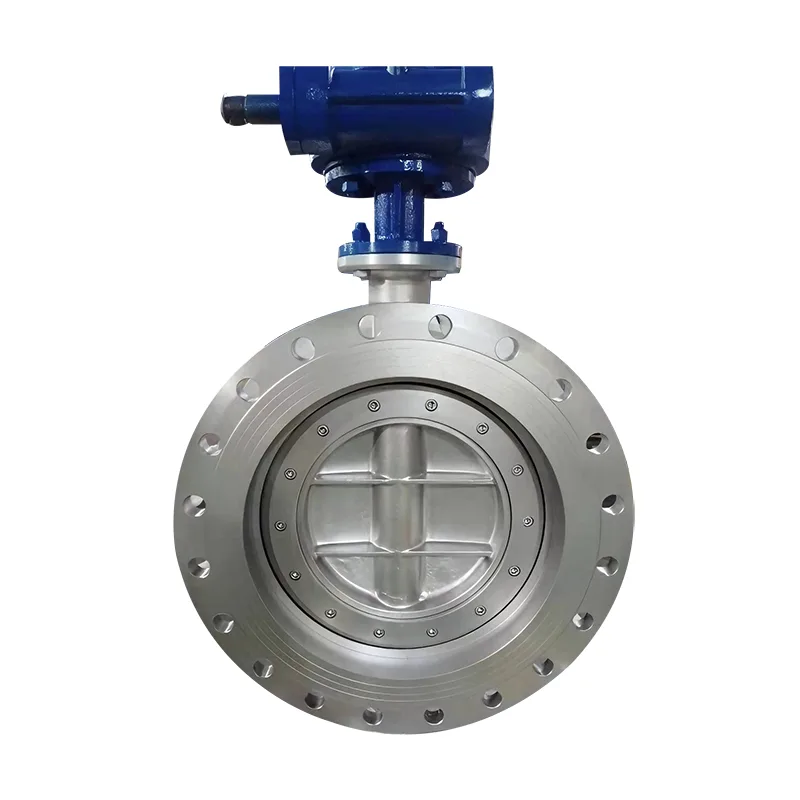

Van bướm bù ba (còn được gọi là van bướm ba lệch tâm) là van công nghiệp hiệu suất cao được thiết kế để đóng chặt, ngay cả trong điều kiện vận hành khắc nghiệt. Không giống như các van lệch tâm hoặc van bù đôi, nó có ba độ lệch hình học riêng biệt giúp loại bỏ ma sát trong quá trình vận hành và đảm bảo độ kín giữa kim loại với kim loại.
Những van này được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏihiệu suất rò rỉ bằng không, chịu nhiệt độ cao và tuổi thọ dài.
| Bù lại | Sự miêu tả | Mục đích |
|---|---|---|
| Bù đắp đầu tiên | Trục được đặt phía sau đường tâm của bệ van | Giảm tiếp xúc con dấu trong quá trình hoạt động |
| Bù đắp thứ hai | Trục lệch khỏi đường tâm đường ống | Cho phép chuyển động giống như cam để mở trơn tru |
| Bù đắp thứ ba | Hình học niêm phong hình nón | Đảm bảo không bị rò rỉ kim loại với kim loại |
Sự bù đắp thứ ba là sự đổi mới quan trọng nhất. Nó tạo ra một thiết kế có mô-men xoắn giúp loại bỏ sự cọ xát giữa đĩa và mặt ngồi, kéo dài đáng kể tuổi thọ của van.
Đối với các ứng dụng áp suất cao trong đường ống dẫn dầu và khí đốt, van bướm bù ba thường vượt trội hơn van cổng và van cầu truyền thống cả về chi phí và hiệu quả bảo trì.
| Tính năng | Bù đắp đôi | Bù đắp ba lần |
|---|---|---|
| Loại niêm phong | Ghế mềm/ghế đàn hồi | Ghế kim loại với kim loại |
| Lớp rò rỉ | Giới hạn | Không rò rỉ (ANSI Loại VI) |
| Phạm vi nhiệt độ | Vừa phải | Nhiệt độ cao và đông lạnh |
| Độ bền | Trung bình | Cao |
Thiết kế bù đắp ba lần lý tưởng cho các môi trường dịch vụ khắc nghiệt, khiến nó trở thành giải pháp được ưu tiên trong các nhà máy lọc dầu và cơ sở LNG.
Tùy thuộc vào yêu cầu ứng dụng, vật liệu có thể bao gồm:
Vật liệu ghế thường bao gồm lớp phủ bằng thép không gỉ hoặc vệ tinh cứng để tăng cường khả năng chống mài mòn.
Van bướm bù ba thường được sử dụng trong:
Trong các ngành có rủi ro cao, nơi rò rỉ là không thể chấp nhận được, hãy chọn nhà sản xuất cao cấp nhưcung trangđảm bảo an toàn, tuân thủ và độ tin cậy lâu dài.
Hãy xem xét các yếu tố sau:
Làm việc với nhà sản xuất giàu kinh nghiệm như Gongchuang sẽ đảm bảo thông số kỹ thuật van chính xác cho nhu cầu công nghiệp của bạn.
Bởi vì nó sử dụng mặt ngồi bằng kim loại và thiết kế mặt ngồi có mô-men xoắn giúp loại bỏ các vật liệu bịt kín mềm dễ bị hư hỏng do nhiệt.
Có, van bướm bù ba được thiết kế phù hợp có thể đạt được tiêu chuẩn rò rỉ ANSI Cấp VI.
Có, với lựa chọn vật liệu phù hợp và thiết kế nắp ca-pô mở rộng.
Các ngành công nghiệp dầu khí, hóa dầu, LNG và sản xuất điện được hưởng lợi nhiều nhất.
Nếu được bảo trì thích hợp, van bướm bù ba có thể tồn tại hàng chục năm trong môi trường vận hành khắc nghiệt.
Van bướm bù đắp ba là giải pháp tối ưu cho các ngành đòi hỏi độ tin cậy cao, không rò rỉ và tuổi thọ dài. Hình dạng tiên tiến, khả năng bịt kín giữa kim loại với kim loại và việc tuân thủ các tiêu chuẩn quốc tế khiến nó vượt trội hơn so với các thiết kế van thông thường.
Nếu bạn đang tìm kiếm một loại van công nghiệp bền bỉ, hiệu suất cao, Gongchuang cung cấp van bướm bù ba cấp cao cấp được thiết kế cho những môi trường đòi hỏi khắt khe nhất.
Liên hệ với chúng tôingay hôm nay để tìm hiểu thêm về các giải pháp tùy chỉnh và hỗ trợ kỹ thuật.
